780nm-1650nm PM ファイバーコネクタ

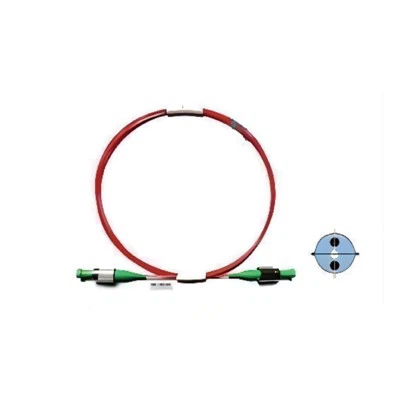

偏波保持光ファイバジャンパ (ピグテール) は、光ファイバコネクタの一種です。片側または両端に標準の光ファイバー可動コネクタを使用します。偏波保持ファイバーを使用し、応力軸を正確に揃えてファイバージャンパー（ピグテール）を作成します。

お問い合わせを送る

説明

製品説明

偏波保持光ファイバジャンパ (ピグテール) は、光ファイバコネクタの一種です。片側または両端に標準の光ファイバー可動コネクタを使用します。偏波保持ファイバーを使用し、応力軸を正確に揃えてファイバージャンパー（ピグテール）を作成します。当社が製造する偏波保持光ファイバジャンパは、輸入された偏波保持光ファイバ可動コネクタを使用しています。この製品は、低損失、高消光比、反射損失を備えています。ファイバーと自由空間の結合を最適化するための顧客のニーズに応じて、ファイバー端面 AR コーティングも提供できます。

FC/APC PM ファイバーパッチコード

SC/APC-SC/PC PM ファイバーパッチコード

特徴

●780nm、850nm、980nm、1064nm、1310nm、1550nm、1650nmなどの複数の通信波長をカバーします。
●コネクタは低損失、高消光比の輸入コネクタ部品を採用しています。
● さまざまな顧客のニーズを満たすために、高速軸、低速軸、および任意の指定角度での軸調整を提供します。
●コネクタはFC、SC、LCなど豊富な機種を用意しており、非標準（レードルピン）極性保持端のカスタマイズにも対応します。
● ファイバ端面には PC、UPC、APC、またはカスタマイズされた研削角度を設けることができます。

アプリケーション

● 関連する光学検出とアプリケーション
●光ファイバーセンシングシステム
●医療検査機器
●航空・宇宙通信機器

位置合わせ方法

顧客のニーズに合わせてカスタマイズ可能なさまざまな軸調整方法を提供します。

応力軸の仕組み

コネクタパラメータ

カテゴリー	指標			ユニット
中心波長	780nm 850nmの	980nmの 1060nmの 1064nmの	1310nmの 1550nmの 1650nm	海里
コネクタの種類	FC\SC\LC またはカスタマイズされた			/
挿入損失	1 以下。0	0.8以下	0.5 以下	デシベル
クローバックロス	＞50（PC）、＞60（APC）			dB
消光比	23以上			デシベル
互換性	0.2 以下			デシベル
再現性	0.2 以下			デシベル
抜き差しの回数	＞1000			回
ファイバーの種類	PM850ファイバー	PM980ファイバー	PM1310ファイバー PM1550ファイバー	/
耐電力(CW)	300			mWの
引張荷重	5以上（0.9光ケーブル）、50以上（3.0光ケーブル）			N
動作温度	-20 - +85			程度
